在太陽能光伏產業中，單晶的質量直接關系到單晶的質量，合格的熱場才能生長出高質量的單晶。因此，在直拉單晶工藝中有非常重要的因素來創造良好的熱場條件。石墨是單晶生長的載體。石墨主要由高純石墨和等靜壓石墨工件在直拉單晶生長爐中制成。

根據實際情況，熱場的大小按應時坩堝的直徑來劃分。目前我國熱場從φ 12”到φ 28”，一般以φ 18”到φ 22”居多。

1.石墨坩堝、石墨支撐桿和石墨托盤

坩堝支撐桿、坩堝和托盤共同構成石墨坩堝的支撐體，要求與下軸結合牢固。當下軸在良好的中性狀態下轉動時，支撐桿與托盤的間隙小于或等于0.5毫米的石墨支撐體的高度可以調節。

2.隔熱罩

保溫罩分為上、中、下保溫罩。保溫罩由保溫筒外包裹石墨碳?xì)謽?gòu)成，石墨碳?xì)职膶訑?shù)視情況而定。下保溫罩形成底部保溫系統，作用是加強鍋底保溫，提高鍋底溫度，減少熱量損失。

3.隔熱罩和尾水管

隔熱罩由上隔熱罩、隔熱碳?xì)趾拖赂魺嵴纸M成，即兩層環形石墨中間夾一層石墨碳?xì)帧?dǎo)流管主要用于控制熱場的溫度梯度，引導以后的氬氣流動。

4.按下這個環。

石墨壓環是由若干圓弧組成的圓環形石墨片，放置在蓋板與爐壁的接觸處，防止熱量和氣體通過壁爐與蓋板之間的縫隙。

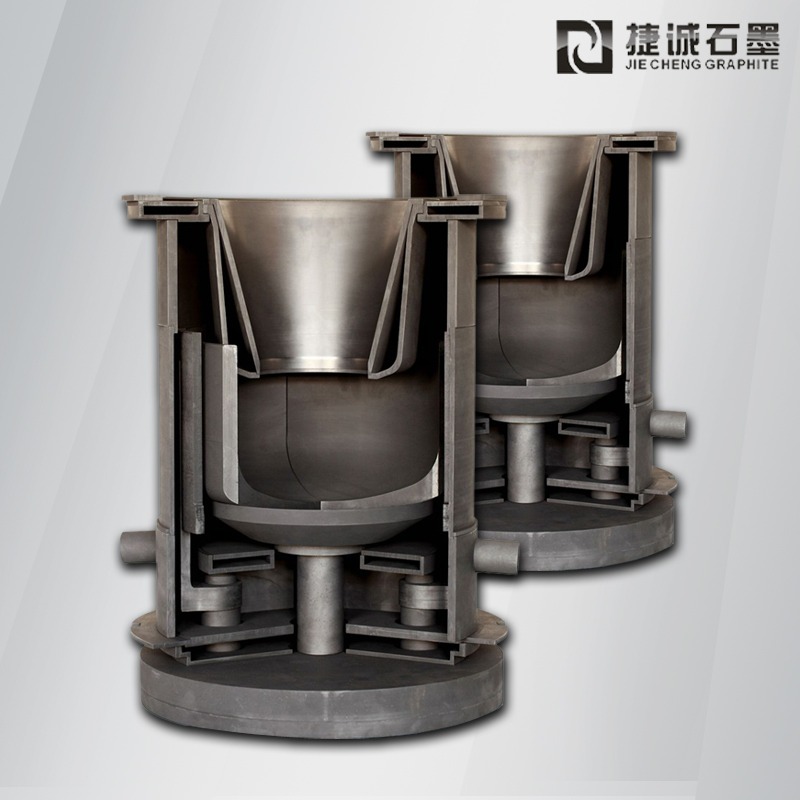

我們這里說的單晶爐的熱系統就是所謂的熱場。熱場一般包括壓環、隔熱罩、上、中、下隔熱罩、(三瓣)石墨坩堝、坩堝支撐桿、坩堝托盤、電極、加熱器、導流管和石墨螺栓。為了防止以后漏硅，爐底、金屬電極和支撐桿都配有保護板和保護套。

5.加熱器

加熱器是熱力領域的重要組成部分，是直接加熱器。溫度高的時候能達到1600多度。常見的加熱器有圓柱形、杯形和螺旋形三種形狀。通常，加熱器由高純度石墨制成。

6.石墨電極

石墨的作用是穩定地固定加熱器，并通過其他加熱器傳輸電流。所以電極要厚，耐用，光滑平整，保證良好的接觸面。通電時，石墨電極也由高純度石墨制成。
